Exploded View

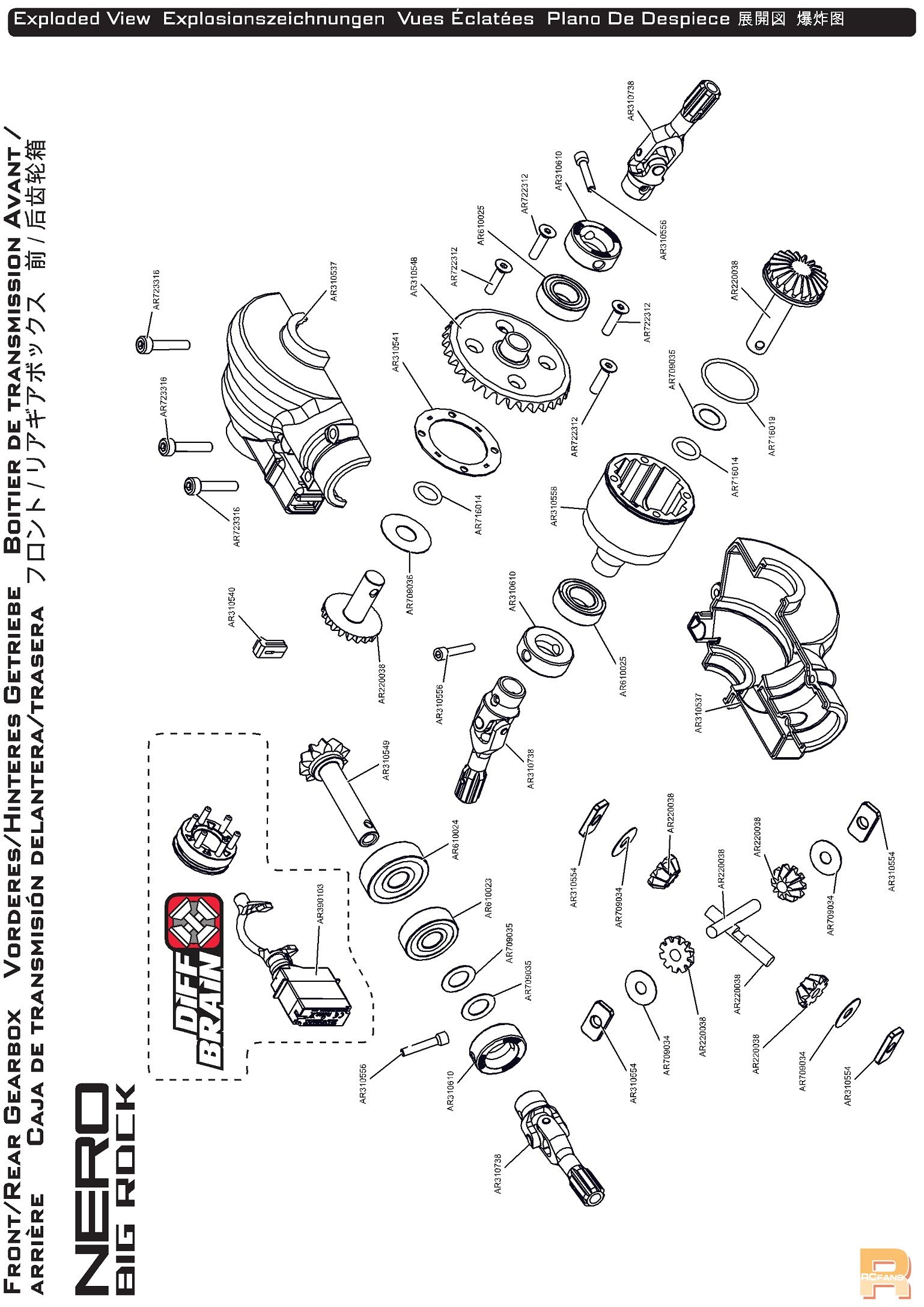

Exploded View 中文常译为“爆炸图”或“分解视图”，指的是一种把产品按装配顺序拆开、让各零件在空间上彼此分离的图示方式。它和产品说明书、维修手册、工业设计以及三维建模软件中的装配展示密切相关。

基本含义与用途

爆炸图的核心是把原本紧凑组装在一起的部件“拉开”，沿一条或多条轴线把零件分散排列，从而看清每个零件的位置、形状和装配关系。它常见于家具安装说明、机械维修手册、电子产品拆解指南和工程制图教材中。在三维设计软件里，爆炸图也常被用作装配体的一种视图状态，方便检查零件是否干涉、数量是否正确，或者用于制作产品宣传图。

常见问题

普通人接触爆炸图时，最容易遇到的问题是分不清“爆炸方向”和“装配顺序”。爆炸图为了展示清晰，往往把零件沿直线拉开，但实际装配时可能需要旋转、卡扣或先装内部再装外壳，不能简单按图上从远到近的顺序操作。另一个常见问题是零件编号与实物对不上，尤其是螺丝、垫圈这类小件，图上画得清楚，实物却容易混淆。此外，有些爆炸图省略了紧固件或线缆走向，只看图可能漏装。

怎么判断与怎么选

判断一张爆炸图是否好用，可以看三点：零件是否有清晰编号并与零件清单对应；爆炸方向是否一致，没有忽左忽右造成视觉混乱；关键装配关系是否有局部放大或箭头提示。如果你需要自己制作或选择爆炸图，优先选带编号和清单的版本；用于维修时，选保留紧固件和线缆走向的详细图；用于快速了解产品结构时，选整体分解、层次分明的简图即可。对普通用户来说，先确认图的用途再决定看哪一类，比盲目对照零件更重要。
