multisim函数发生器怎么调电压

「multisim函数发生器怎么调电压」指的是在Multisim仿真软件中，如何设置函数发生器（Function Generator）输出信号的电压幅度。它和函数发生器的Amplitude（幅度）参数、Offset（直流偏置）以及负载连接方式有关。

基本含义与用途

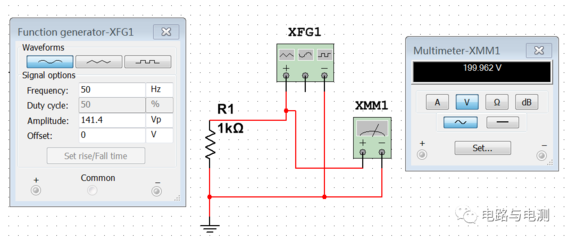

函数发生器是Multisim里常用的虚拟仪器，用来给电路提供正弦波、方波、三角波等激励信号。调电压通常指调整输出信号的幅值：在仪器面板上找到Amplitude一栏，直接输入想要的峰值电压即可。若需要信号围绕某个直流电平波动，则用Offset设置偏置电压。注意面板上的幅度一般指峰值（Peak），不是峰峰值，也不是有效值，换算时要留意。

常见问题

很多人调了Amplitude却发现示波器上读到的电压对不上，常见原因有几个：一是把峰值当成峰峰值，实际峰峰值是峰值的两倍；二是接了负载后输出被分压，空载设置和带载测量结果不同；三是Offset不为零，导致波形整体上下平移；四是单位选错，比如把mV当成V输入。另外，部分版本的函数发生器默认幅度较小，需要手动改大才能看到明显波形。

怎么判断与怎么选

判断设置是否正确，最直接的方法是用示波器或电压表在输出端测量，对比面板设定值与实测值。若两者一致，说明设置无误；若偏差明显，先检查负载和Offset。选择幅度时，根据电路需求确定：小信号测试取几十毫伏到几伏，驱动功率器件则可能需要更高幅值，但要避免超出器件耐压。需要直流偏置时，先设Offset再调Amplitude，并确认波形不会削顶失真。
