“multisim脉冲信号在哪”指的是在Multisim仿真软件里到哪里找脉冲信号源、怎么把它调出来使用，主要和电路仿真中的信号源库有关。很多人第一次用Multisim做数字电路或开关电路仿真时，都会卡在“找不到脉冲源”这一步。

脉冲信号源的基本位置和用途

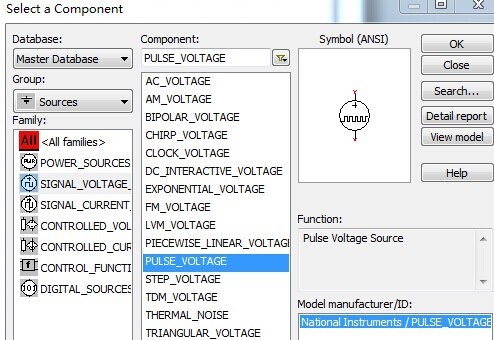

在Multisim中，脉冲信号通常来自元件库里的信号源分类。打开元件选择窗口后，找到“Sources”组，里面会有“PULSE_VOLTAGE”或“PULSE_CURRENT”之类的条目，前者是脉冲电压源，后者是脉冲电流源。放置到原理图后，双击元件可以设置初始电平、脉冲电平、延迟时间、上升时间、下降时间、脉宽和周期等参数。它常用于模拟时钟信号、开关驱动、数字电路触发等场景。

常见问题：为什么找不到或波形不对

找不到往往是因为库分组没展开，或者搜索时用了中文名，而库里是英文条目。另一个常见情况是放了源但示波器上没波形，可能是没接参考地、参数周期设得太小、上升下降时间设为零导致仿真步进异常，或者仿真类型选错。还有人把脉冲源和时钟源混淆，两者参数项不同，用错会觉得“调不出想要的效果”。

怎么判断和怎么选

先确认你要的是电压脉冲还是电流脉冲，多数电路选电压型即可。然后看参数需求：需要占空比可调就选脉冲源，需要固定方波时钟可考虑时钟源。判断是否选对，可以接一个示波器观察输出，检查高低电平、周期和脉宽是否与设置一致。若只是做逻辑触发，参数不必太精细；若做开关损耗或边沿相关仿真，则要认真设置上升、下降时间。
